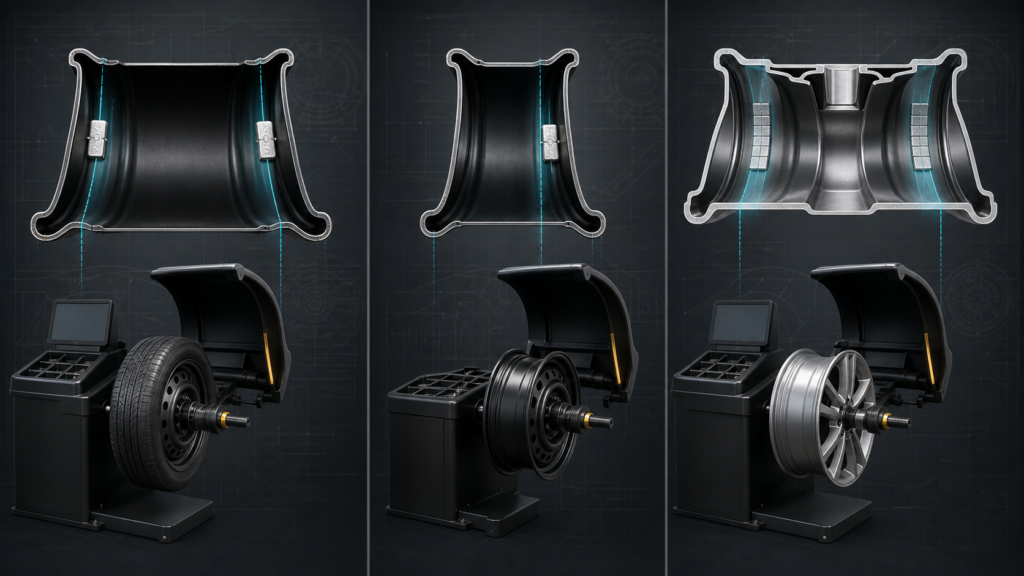

Los modos del equilibrador de ruedas le indican a la máquina qué planos de corrección y ubicaciones de pesos están disponibles en una rueda en particular. El modo estándar comúnmente representa una configuración convencional de dos planos, el modo estático utiliza un solo plano de corrección, y los programas de estilo ALU adaptan el equilibrado de dos planos a ubicaciones de ruedas de aleación, como posiciones adhesivas u ocultas en el barril interior. Las etiquetas y diagramas exactos varían según la marca del equilibrador, por lo que el manual de la máquina y las guías de la rueda siguen siendo la autoridad final.
El modo no es una configuración de marketing. Cambia el modelo geométrico que el equilibrador utiliza cuando convierte un desequilibrio medido en posiciones de peso. Si seleccionas el modo incorrecto, la máquina puede solicitar una masa de corrección válida en una superficie que la rueda real no puede usar. El formato de equilibrado de ruedas y contexto de rango ayuda a los equipos de servicio a conectar estas opciones de programa con el tipo de llanta, el método de fijación y la planificación de inventario.
Para que la salida de la máquina se convierta en una instrucción de instalación, los equipos también deben seguir la colocación guiada por la máquina en la llanta en lugar de seleccionar una ubicación conveniente solo por apariencia.
Tabla de Contenidos
- ¿Qué hacen los modos del equilibrador de ruedas?
- ¿Qué es el modo estándar o dinámico?
- ¿Qué es el modo estático?
- ¿Qué significa el modo ALU?
- ¿Cómo cambia un modo del equilibrador la colocación de pesos?
- ¿Por qué varían los nombres de los modos ALU según la máquina?
- ¿Cómo deben seleccionar los técnicos un modo?
- ¿Qué deben planificar los talleres y compradores?
- Conclusión: Selecciona el modelo de rueda antes que el peso
- Preguntas Frecuentes
- Referencias
¿Qué hacen los modos del equilibrador de ruedas?
Los modos del equilibrador de ruedas definen los planos de corrección que la máquina utilizará para su cálculo y visualización. Conectan el conjunto medido de neumático y rueda con las superficies de montaje prácticas de la rueda, como dos pestañas de llanta, un solo plano o dos posiciones ocultas dentro del barril de una rueda de aleación.
La máquina sigue midiendo el mismo conjunto giratorio, pero necesita un mapa realista de dónde puede colocar un peso el técnico. Una rueda de acero convencional puede ofrecer dos planos de pestaña accesibles. Una rueda de aleación estilizada puede no tener una pestaña exterior visible adecuada y, en cambio, necesitar dos ubicaciones adhesivas dentro del barril. El modo seleccionado le indica al equilibrador cómo traducir la medición a esas superficies.
Esto también explica por qué el equilibrado no debería comenzar con una caja de pesos preferida. La relación entre el proceso de equilibrado y el peso de la rueda viene primero: la máquina mide el desequilibrio y el modelo de rueda elegido determina dónde se puede instalar la corrección.
¿Qué es el modo estándar o dinámico?
El modo estándar—a menudo llamado dinámico, DYN o una etiqueta similar—normalmente modela dos planos de corrección convencionales en los lados interior y exterior de una llanta. Se usa comúnmente cuando la rueda tiene ubicaciones accesibles para los pesos indicados, como una llanta de acero que acepta perfiles de clip correspondientes.
La idea clave es la corrección de dos planos. El equilibrador calcula una masa y un ángulo para cada plano cuando el conjunto lo necesita. Dependiendo del resultado, un plano puede no requerir peso, pero el programa sigue siendo capaz de corregir efectos tanto laterales como radiales. Continental describe el equilibrado dinámico como un proceso guiado por computadora que puede especificar pesos en ubicaciones interiores y exteriores de la llanta. 2.
El modo estándar no significa que cada rueda de acero use el mismo clip o que cada borde visible de la llanta sea un punto de montaje válido. El clip real debe coincidir con la pestaña de la llanta, y la rueda debe estar centrada correctamente en el equilibrador. Simplemente significa que el programa está usando una geometría convencional de dos planos.
¿Qué es el modo estático?
El modo estático usa un solo plano de corrección para abordar un desequilibrio de un solo plano. Es útil cuando la rueda, el procedimiento de servicio o la superficie de montaje disponible requieren una corrección de un plano en lugar de pesos interiores y exteriores separados.
En el modo estático, la máquina reporta una sola cantidad y ubicación de corrección según su plano definido. Eso no requiere un peso central visible en cada rueda: la ubicación real depende del procedimiento del equilibrador y de la superficie de llanta disponible. La distinción importante es un plano, no dos.
El modo estático puede ser apropiado para ruedas estrechas o aplicaciones específicas, pero no es un atajo para una rueda de dos planos que necesita corrección dinámica. Una rueda que es lo suficientemente ancha como para producir efectos laterales significativos puede necesitar equilibrado dinámico incluso si un solo peso parece más simple. Sigue el manual de la máquina y la guía de servicio de la rueda en lugar de elegir el modo estático solo para reducir el número de pesos.
¿Qué significa el modo ALU?
El modo ALU es una familia de programas de equilibrado para ruedas de aleación que mantiene el concepto de equilibrado de dos planos pero coloca los pesos de corrección en superficies de llanta diferentes, a menudo ocultas. La mayoría de las variantes ALU están diseñadas alrededor de pesos adhesivos, colocación mixta de clip y adhesivo, o planos específicos del barril interior que protegen la cara visible de la rueda.
Por ejemplo, un programa de estilo ALU puede solicitar pesos adhesivos en dos ubicaciones del barril interior; otro puede combinar una posición interior con clip con una posición exterior adhesiva; una versión de plano variable puede permitir al operador medir las ubicaciones adhesivas ocultas reales. Estas no son definiciones de código universales. Un manual actual de equilibrador de ruedas puede ofrecer varios programas ALU con diferentes combinaciones de ubicaciones adhesivas y con clip. 3.
La regla estable es simple: el modo ALU se trata de la geometría de los planos de corrección y las superficies de montaje disponibles, no meramente de que una rueda esté hecha de aluminio. Una rueda de acero a veces puede requerir una colocación no estándar; una rueda de aleación a veces puede tener una ubicación con clip aprobada. Verifica la rueda real en lugar de seleccionar un modo solo por el material.
¿Cómo cambia un modo del equilibrador la colocación de pesos?
El modo seleccionado cambia la geometría del plano que el equilibrador usa, por lo que cambia dónde la pantalla dirige al técnico para colocar los pesos de corrección. Las dimensiones precisas de la llanta son esenciales porque la máquina calcula la posición de corrección a partir de esa geometría.

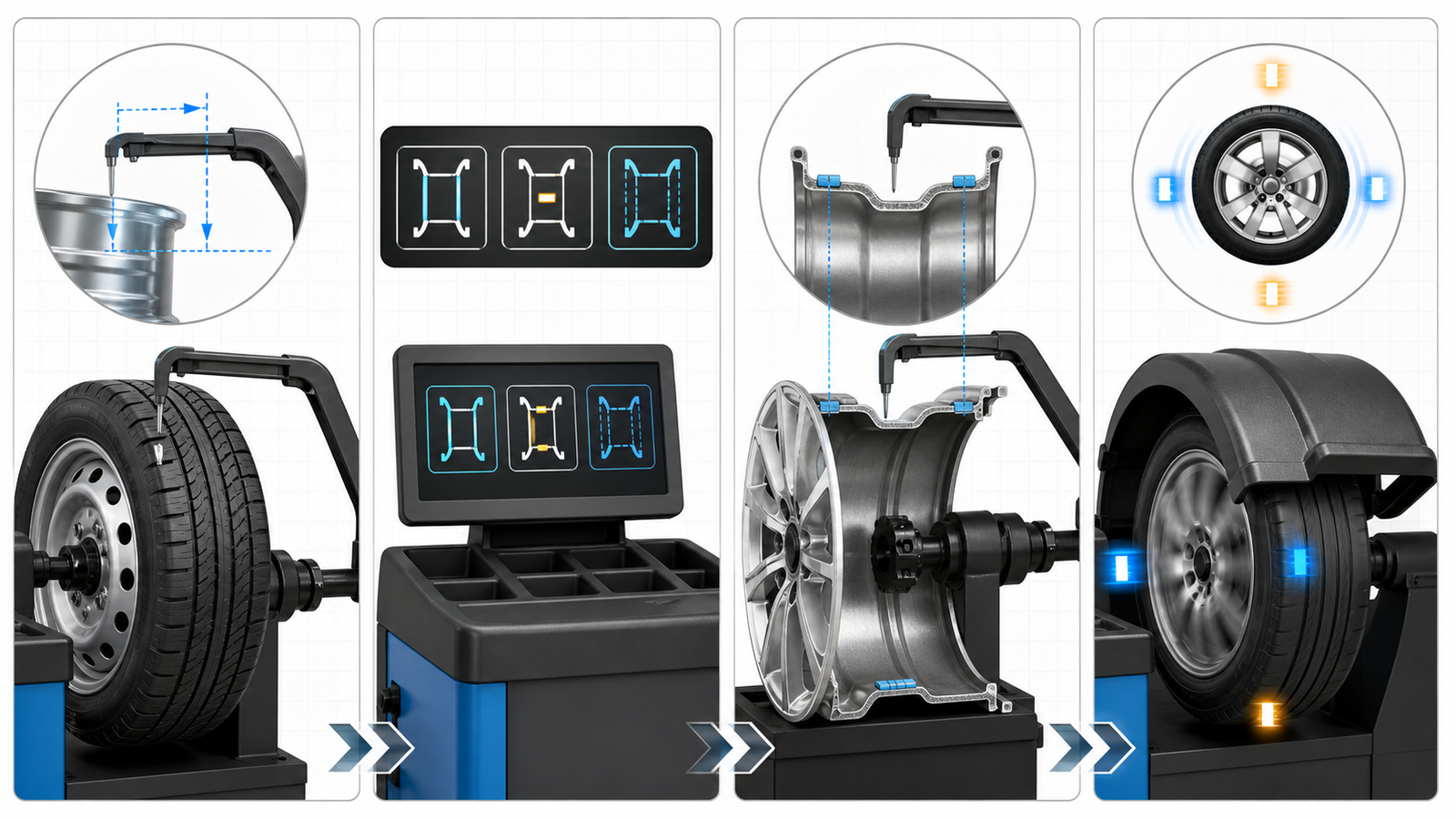

Mide la rueda, selecciona un modo que represente sus superficies utilizables, define los planos ocultos cuando sea necesario, y luego verifica el equilibrado completado.
| Familia de modos | Modelo de plano de corrección | Enfoque de montaje típico | Verificación clave del operador |
|---|---|---|---|
| Estándar / Dinámico | Dos planos convencionales, interior y exterior | Pesos de clip en ubicaciones de pestaña compatibles | Confirmar ajuste de la pestaña, datos de la rueda y requisitos de visibilidad |
| Estático | Un plano definido | Una ubicación aprobada en la llanta o procedimiento de un solo plano | Confirmar que un procedimiento de un solo plano es apropiado para la rueda y la tarea de servicio |
| Preajuste estilo ALU | Dos planos adaptados a la geometría clasificada de llantas de aleación | Adhesivo/adhesivo o una disposición mixta de clip y adhesivo | Hacer coincidir el diagrama mostrado con las superficies utilizables reales de la rueda |
| ALU variable-plane | Two technician-measured adhesive planes | Hidden inner-barrel locations selected on the actual wheel | Measure both positions accurately and maintain tape clearance |
Moving a weight to a convenient position after the mode is selected can undo the calculation. If the program offers a hidden or split-weight function, use that function and recheck the result. Hunter's wheel-balancer documentation likewise treats placement guidance and final balance conditions as part of the balancing workflow 1.
¿Por qué varían los nombres de los modos ALU según la máquina?
ALU labels are product-interface names, not a single industry-wide map. One machine's ALU1 can mean two adhesive locations, while another model may reserve its first ALU option for a mixed arrangement or call a variable-plane function ALU-S, ALU-P, or another name.
This difference matters for training. A technician who knows that “ALU2” meant adhesive-inside plus clip-outside on one machine should not assume the same display on another machine requests the same combination. Inspect the screen's rim diagram, read the relevant manual section, and compare the indicated planes with the actual wheel before spinning.
When documenting a service procedure, record the equipment model, selected mode, wheel dimensions, and the observed weight positions. That is much more useful than a note that only says “used ALU.” It helps the next technician reproduce the correct geometry rather than rely on a familiar label.
¿Cómo deben seleccionar los técnicos un modo?
Technicians should select a mode from the wheel's approved weight surfaces and required correction planes, then enter or measure the wheel dimensions accurately. The choice should be made before the spin, not after the balancer has issued a conventional placement that will not work on the rim.
Use this selection sequence:
- Inspect the wheel for accessible flanges, cosmetic surfaces, inner-barrel space, brake clearance, and existing damage or residue.
- Identify which surfaces are approved for clip-on or adhesive weights.
- Select Standard/Dynamic for conventional two-plane locations, Static for a validated one-plane procedure, or the ALU variant whose displayed rim diagram matches the actual surfaces.
- Measure the rim dimensions or use the machine's measuring arm as required by the mode.
- Install weights at the indicated angles and planes, then run a verification spin.
After the mode identifies the plane, use weight attachment after mode selection to choose the product format. A clip-on weight needs a matched flange profile; an adhesive weight needs a clean, dry, suitably shaped barrel surface. Neither product can make an incorrect mode selection correct.
¿Qué deben planificar los talleres y compradores?

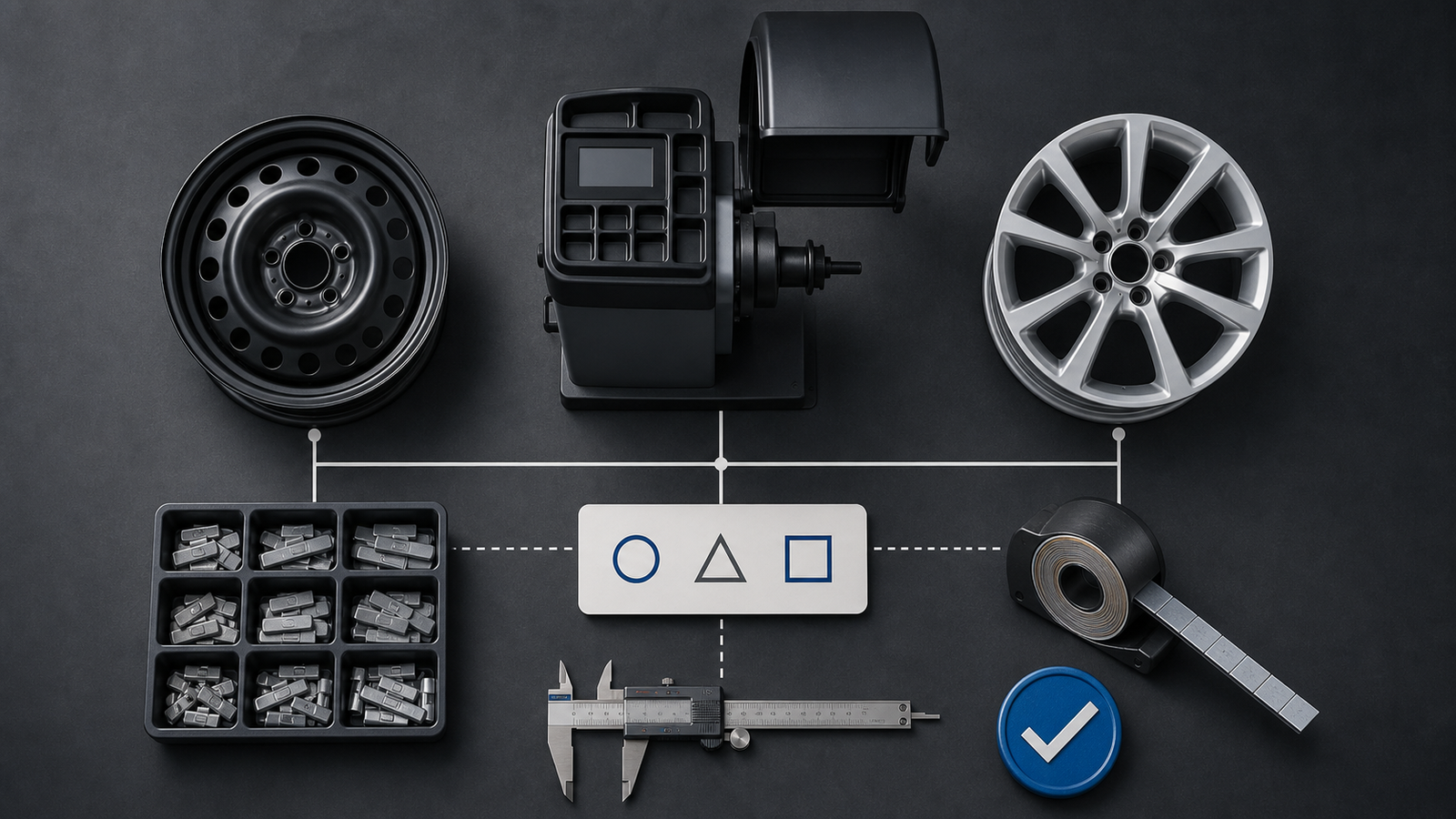

Shops and buyers should plan for the modes their common wheels actually require. A range built only around clip-on weights may leave an alloy-wheel shop unable to complete hidden ALU placements, while an adhesive-only range may leave routine steel-wheel flange service inefficient.
The balancer, wheel mix, and approved correction surfaces together determine the clip-on and adhesive formats a service range needs.
Start with a sample of normal service work: common steel wheels, alloy wheels, tire sizes, balancer models, and frequently selected modes. Then validate the relevant clip profiles on representative flanges and the adhesive strip dimensions on representative barrel surfaces. The result should be a practical matrix of mode, wheel family, correction format, and size system.
Buyers serving both wheel types can evaluate weight formats for standard and alloy-wheel service around the actual correction planes their customers use. Clear labels and separate trays reduce the chance that a technician selects a clip-on weight when the mode requires a hidden adhesive plane, or the reverse.
Conclusión: Selecciona el modelo de rueda antes que el peso
Standard, Static, and ALU programs are different wheel models inside the balancer. Standard mode commonly represents two conventional planes; Static mode uses one plane; ALU-style modes adapt two-plane correction to alloy-wheel or hidden mounting surfaces. The labels can vary, but the placement principle does not.
Inspect the wheel, choose the program whose diagram matches usable surfaces, measure the geometry accurately, and verify the final spin. Buyers can then build a static-versus-dynamic balancing method that supports the shop's real balancer modes instead of a generic parts list.
Preguntas Frecuentes
What is ALU mode on a wheel balancer?
ALU mode is an alloy-wheel program family that adapts two-plane balancing to adhesive, hidden, or mixed weight locations. The exact ALU1, ALU2, or ALU-S diagrams depend on the balancer manufacturer and model.
Should I use Standard mode for every steel wheel?
Not automatically. Standard/Dynamic mode is common for conventional two-plane steel-wheel balancing, but the clip profiles, flange locations, wheel dimensions, and service procedure still need to be correct.
Does Static mode mean one weight in the center of every wheel?
No. Static mode means one correction plane. The exact approved location depends on the balancer's procedure and wheel geometry, and a one-plane procedure should not replace dynamic balancing where two-plane correction is required.
Can ALU modes use clip-on weights?
Some machines have ALU variants that combine clip-on and adhesive weights; others may use two adhesive locations. Read the rim diagram and manual for the specific machine rather than assuming an ALU label always means adhesive only.
Why does a balancer ask for weights in a hidden location?
The selected alloy-style mode may map the correction planes to inner-barrel surfaces to protect the visible wheel face. The technician must use the exact positions the mode identifies and verify the final balance.
What happens if I select the wrong balancer mode?
The machine can calculate correction positions for the wrong rim geometry. Even if the displayed mass is plausible, the weight may be placed on an unsuitable surface or at the wrong plane, leaving residual imbalance or causing fitment problems.
